上海諾廣SWL20蝸輪絲桿升降機型號規范

作者： 發布于：2016-06-08 15:21:48 點擊量：

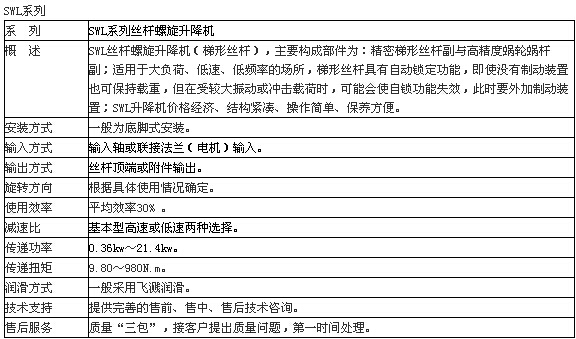

   SWL系列蝸輪絲桿升降機是一種基礎起重部件，符合JB/T8809—1998（原JB/ZQ4391—86）標準。該產品可廣泛用于機械、冶金、建筑、化工、醫療、文化衛生等各個行業。承載能力2.5—120T。具有結構緊湊、體積小、重量輕、動力源廣泛、噪音小、安裝方便、使用靈活、功能多、配套形式多、可靠性高、使用壽命長等優點。具有提升、降落、推進、翻轉等功能，可以單臺或組合使用。能按一定程序準確地控制調整提升或推進的高度，可以用電動機或其它動力直接帶動，也可以手動。最高輸入轉速1500r/min，最大提升速度2.7m/min。有不同的結構型式和裝配方式，提升高度按用戶的要求制造。該裝置可以自鎖。

（1） SWL20噸蝸輪絲桿升降機他的最大起升力為200KN，最大拉力為200KN。
（2） SWL20噸蝸輪絲桿絲杠螺紋尺寸為T(mén)r65×12。
（3） SWL20噸蝸輪絲桿升降機蝸輪蝸桿傳動比快速P為8：1，蝸桿每轉行程絲杠上升1.5mm，滿負荷蝸輪蝸桿扭矩最大為240Nm，總效率為21。
（4） SWL20噸蝸輪絲桿升降機蝸輪蝸桿傳動比快速M(fèi)為24：1，蝸桿每轉行程絲杠上升0.5mm，滿負荷蝸輪蝸桿扭矩最大為122Nm.，總效率為13。
（5） SWL20噸蝸輪絲桿升降機絲杠最大軸伸長度為3000mm。
（6） SWL20噸蝸輪絲桿升降機最大許用功率為4KW。
（7） SWL20噸蝸輪絲桿升降機潤滑油量0.75Kg。
（8） SWL20噸蝸輪絲桿升降機不含行程的總重量為36Kg。
（9） SWL20噸蝸輪絲桿升降機絲杠每100mm的重量為2.15Kg。
（10） SWL20噸蝸輪絲桿升降機潤滑油使用合成鈣鈉基潤滑脂ZGN-1或ZGN-2（溫度范圍-20°C-100°C）
